Funcion logica XNOR
DEFINICION:La compuerta lógica XNOR es el complemento A1 de la compuerta XOR, es decir es una compuerta XOR con la salida negada. “LA OPERACIÓN EXNOR ES EL NEGADO DE LA SALIDA DE EXOR”.

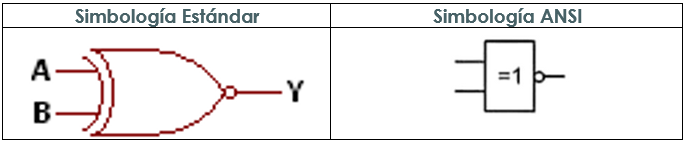

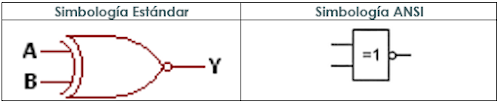

SIMBOLOGIA

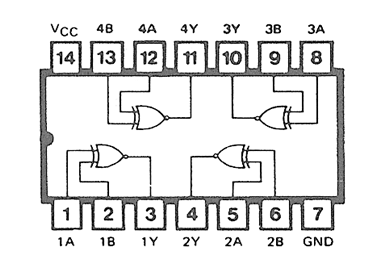

CIRCUITO INTEGRADO TTL 74266
SIMULACION
TABLA DE VERDAD
|
A |
B |
F |
|
0 |
0 |
1 |
|
0 |
1 |
0 |
|
1 |
0 |
0 |
|
1 |
1 |
1 |
La siguiente tabla muestra todos los resultados obtenidos es la simulación para cada una de las combinaciones, que se corrobora con la tabla de verdad obtenida en la teoría.
