Funcion logica XOR
DEFINCION:La puerta lógica OR-exclusiva, más conocida por su nombre en inglés XOR, realiza la función booleana A'B+AB'. Su símbolo es el más (+) inscrito en un círculo. En la figura de la derecha pueden observarse sus símbolos en electrónica. “LA OPERACIÓN EXOR PRODUCE UNA RESPUESTA 1, CUANDO UN NUMERO IMPAR DE VARIABLES DE ENTRADA VALEN 1”.

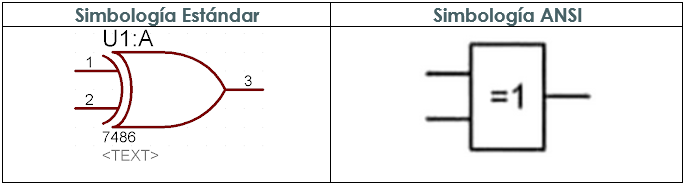

SIMBOLOGIA

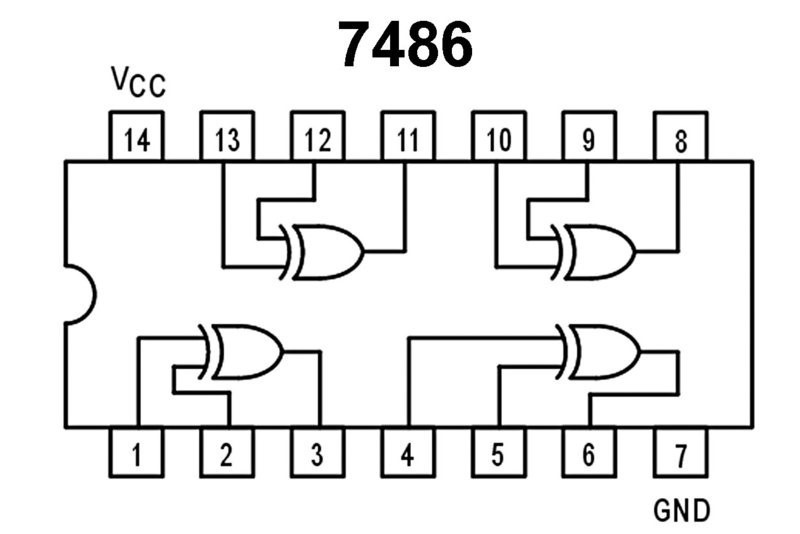

CIRCUITO INTEGRADO (TTL 7486)
SIMULACION
TABLA DE VERDAD
|
A |
B |
F |
|
0 |
0 |
0 |
|
0 |
1 |
1 |
|
1 |
0 |
1 |
|
1 |
1 |
0 |
La siguiente tabla muestra todos los resultados obtenidos es la simulación para cada una de las combinaciones, que se corrobora con la tabla de verdad obtenida en la teoría.
