SIMULACIÓN EN ARDUINO DE

VENTILADOR CONTROLADO POR UN



SENSOR DE TEMPERATURA

La herramienta que vamos a utilizar para poder realizar la simulacion es TINKERCAD de AUTODESK, este herramienta en online GRATUITA, es decir se necesita de un navegador y acceso a Internet.

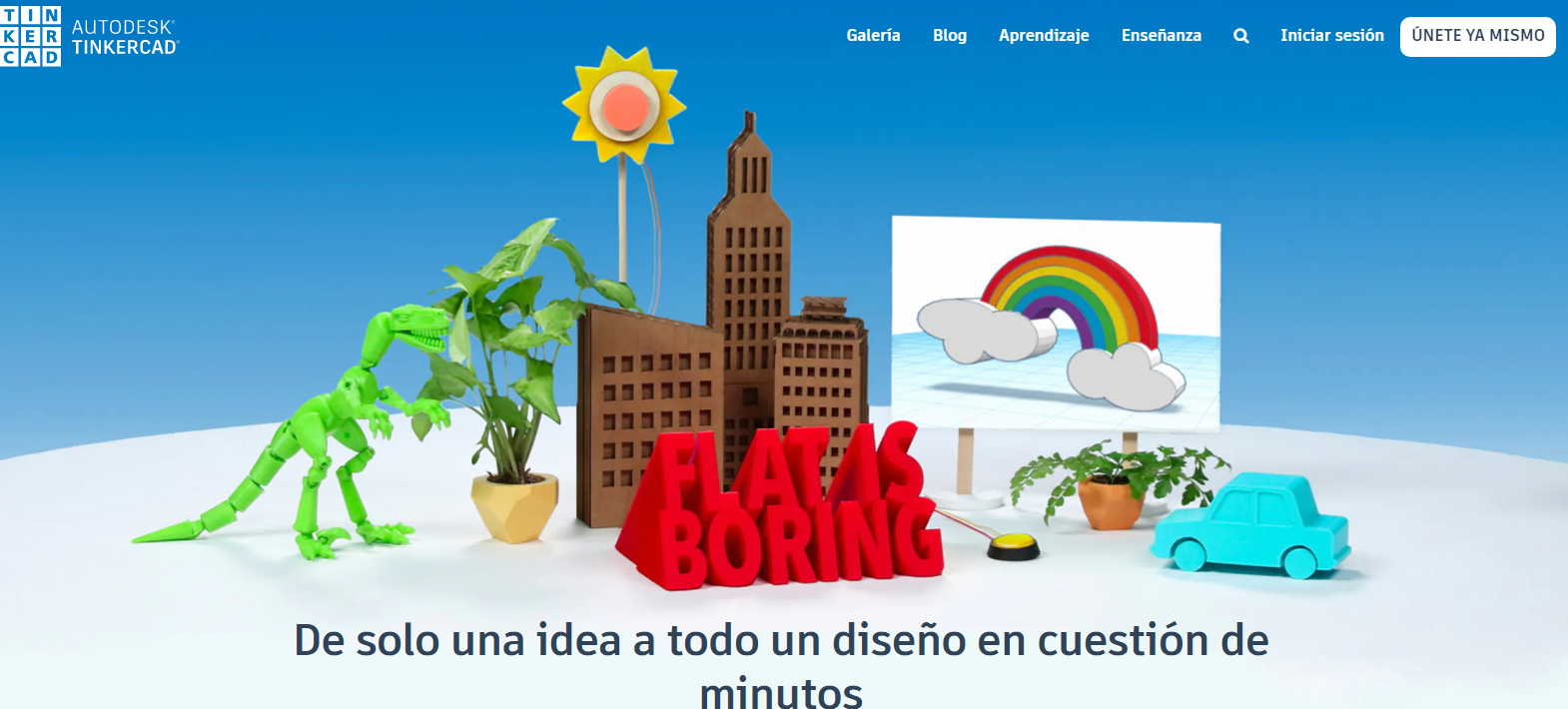

para empezar deberan de ingresar a su pagina oficial que es tinkercad-autodesk.

El siguiente paso es registrarse, después les mostrara una pagina personal para que puedan crear sus proyectos.

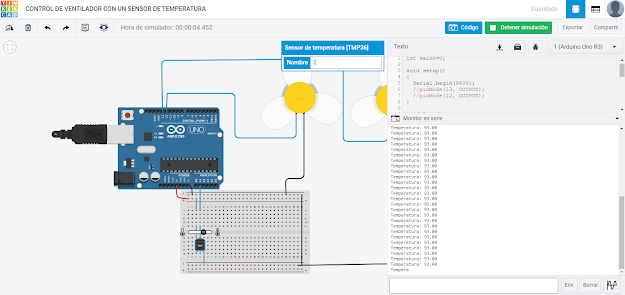

La imagen de circuito de simulación para el ventilador controlado por un sensor de temperatura se muestra a continuación.

Para poder acceder a la simulación deberán de ingresar a ese enlace  VENTILADOR-SENSOR

El siguiente paso es dar clic en iniciar simulación, clic en el sensor de temperatura y modificar sus valores para que se activen los ventiladores. El primer ventilador se activa cuando el sensor capta una temperatura mayor a 40°C, el segundo con una temperatura mayor a 60°C.

El lenguaje de programación que utiliza arduino es C, a continuación le dejamos el código que se ha utilizado para realizar la simulación.

int valor=0; void setup() { Serial.begin(9600); } void loop() { valor=analogRead(1); float c=valor-153; Serial.print("Temperatura: "); Serial.println(c); if (c>=40){ digitalWrite(12,HIGH); }else(digitalWrite(12,LOW)); if (c>=60){ digitalWrite(13,HIGH); }else(digitalWrite(13,LOW)); }
