Funcion logica OR
DEFINICION:La puerta lógica O, más conocida por su nombre en inglés (OR), realiza la operación de suma lógica. “CUALQUIER ENTRADA UNO PRODUCE UNA SALIDA UNO”.

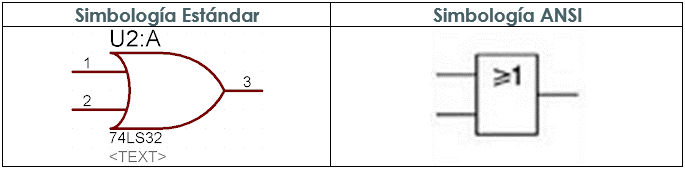

SIMBOLOGIA:
CIRCUITO INTEGRADO (TTL 7432)
SIMULACION:
En la cimulacion se comprueba las propiedades de la compuerta OR, la salida es 0 si y solo si en la entrada se tiene ceros, en los demas casos es uno.
TABLA DE VERDAD:
|
A |
B |
F |
|
0 |
0 |
0 |
|
0 |
1 |
1 |
|
1 |
0 |
1 |
|
1 |
1 |
1 |
La siguiente tabla muestra todos los resultados obtenidos es la simulación para cada una de las combinaciones, que se corrobora con la tabla de verdad obtenida en la teoría.
